Bạn mới bắt đầu với việc quản lý hệ thống mạng và đang tìm hiểu cách cấu hình Switch Cisco? TECHSYS sẽ giúp bạn tìm hiểu những kiến thức về cấu hình và các lệnh cấu hình cơ bản của một switch Cisco. Chúng tôi sẽ cùng bạn bắt đầu tìm hiểu những thông tin này thông qua bài viết dưới đây nhé!

*Hướng dẫn cấu hình Switch Cisco dành cho người mới*

Mục lục

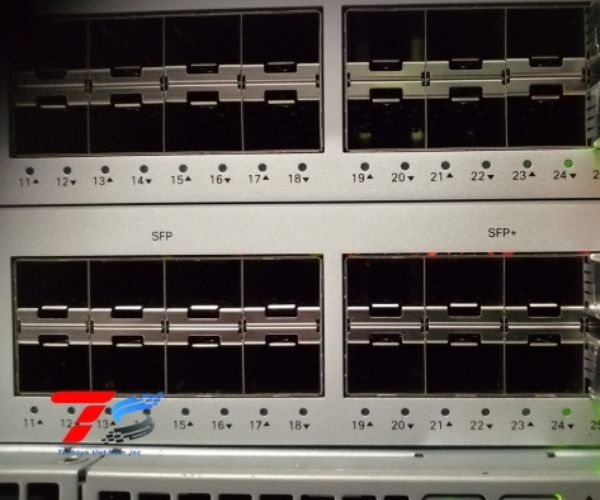

Giới thiệu về cấu hình Switch Cisco

Cấu hình Switch Cisco là quá trình thiết lập và tùy chỉnh các thông số mạng trên switch Cisco để đáp ứng nhu cầu của hệ thống và đảm bảo hoạt động hiệu quả. Switch Cisco đóng vai trò quan trọng trong hệ thống mạng, giúp kết nối các thiết bị và điều khiển lưu lượng dữ liệu giữa chúng.

Quá trình này bao gồm việc xác định và cấu hình các thông số như địa chỉ IP, VLAN, cổng kết nối, bảo mật và quản lý truy cập. Bằng cách tùy chỉnh các thiết lập này, quản trị viên mạng có thể điều khiển và quản lý hoạt động của mạng một cách linh hoạt và hiệu quả.

Công cụ và giao diện cấu hình Switch Cisco

Giao diện cấu hình Switch Cisco có nhiều công cụ và giao diện khác nhau để thực hiện quy trình cấu hình. Dưới đây là một tóm tắt về các công cụ và giao diện cấu hình:

Công cụ

Một máy tính hoặc thiết bị có kết nối mạng để truy cập vào switch.

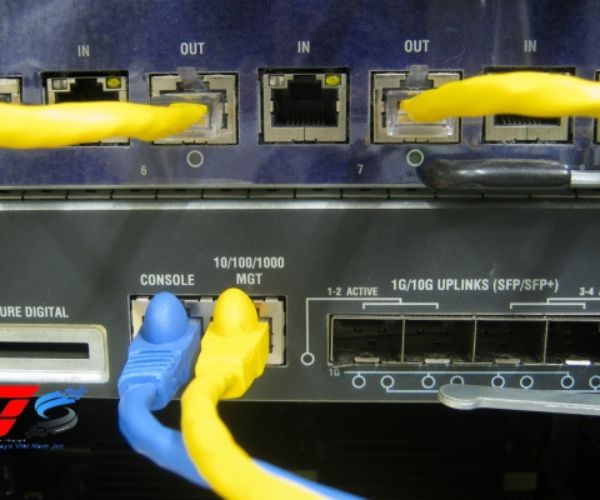

Cáp Console để kết nối từ máy tính đến switch.

Một chương trình Terminal Emulation như PuTTY hay SecureCRT để truy cập vào giao diện dòng lệnh của switch.

Giao diện

Command-Line Interface (CLI): Đây là giao diện dòng lệnh truyền thống để cấu hình switch Cisco. Bạn có thể truy cập CLI bằng cách kết nối đến switch qua cổng console hoặc SSH. CLI cung cấp các lệnh và cú pháp để thực hiện các tác vụ cấu hình và quản lý switch.
Cisco Network Assistant (CNA): Đây là một giao diện đồ họa dễ sử dụng để cấu hình và quản lý switch Cisco. CNA cho phép thực hiện các tác vụ như cấu hình cổng, VLAN, định tuyến và giám sát switch. Giao diện này trực quan và thân thiện với người dùng.
Cisco Prime Infrastructure: Đây là một nền tảng quản lý mạng toàn diện, cho phép quản lý và giám sát switch Cisco cùng các thiết bị mạng khác. Prime Infrastructure cung cấp giao diện đồ họa để cấu hình và quản lý switch, cùng các tính năng như cấu hình tự động, giám sát hiệu năng, phân tích lưu lượng và báo cáo.
Cisco SDM (Security Device Manager): Đây là một giao diện web dễ sử dụng để cấu hình và quản lý switch Cisco. SDM cung cấp các tính năng bảo mật như cấu hình tường lửa, VPN và quản lý người dùng. Giao diện này cho phép thực hiện các tác vụ cấu hình thông qua trình duyệt web.
Cisco Configuration Professional (CCP): CCP là một ứng dụng đồ họa dễ sử dụng để cấu hình và quản lý switch Cisco. CCP cung cấp giao diện đồ họa để cấu hình VLAN, định tuyến và VPN. Giao diện này cung cấp các công cụ và tính năng tiện lợi để cấu hình switch.

Các giao diện để định cấu hình thiết bị chuyển mạch của Cisco được thiết kế riêng để đáp ứng yêu cầu và trình độ thành thạo của người dùng, từ người mới sử dụng đến các chuyên gia mạng dày dạn kinh nghiệm. Bạn có thể linh hoạt chọn giao diện phù hợp với nhu cầu và sở thích cá nhân của mình, cho phép bạn định cấu hình và giám sát các thiết bị chuyển mạch Cisco một cách hiệu quả.

Quy trình cấu hình Switch Cisco

Kết nối và đăng nhập vào switch:

Để thiết lập kết nối với bộ chuyển mạch, hãy bắt đầu bằng cách sử dụng cáp Ethernet để liên kết máy tính và bộ chuyển mạch Cisco.
Tiếp theo, truy cập ứng dụng Terminal hoặc Command Promt trên máy tính. Tiến hành kết nối với switch bằng giao thức console hoặc Telnet/SSH.
Nhập thông tin xác thực cần thiết để vào chế độ cấu hình.

Xác định và cấu hình địa chỉ đặt IP cho Switch Cisco:

Để thiết lập địa chỉ IP cho bộ chuyển mạch Cisco, hãy bắt đầu bằng cách xác định địa chỉ IP và sau đó tiến hành định cấu hình địa chỉ đó cho giao diện quản lý.
Sử dụng lệnh "interface vlan" để thiết lập giao diện Vlan và phân bổ địa chỉ IP cho các Vlan tương ứng. Xác định Vlan nào được yêu cầu và tạo chúng trên switch.
Cuối cùng, gán các cổng hoặc giao diện thích hợp cho các Vlan tương ứng của chúng.

*Kết nối và tiến hành đăng nhập vào switch*

***Tìm hiểu thêm các lệnh show trong router cisco

13 lệnh cấu hình cơ bản của một switch

Dưới đây là 13 lệnh cấu hình cơ bản của một switch, giúp bạn quản lý và bảo mật mạng một cách hiệu quả:

Reset và reload lại

Switch# write erase

Switch# reload

Cấu hình Security và management

Switch(config)# enable secret [mật khẩu]
Switch(config)# line console 0

Switch(config-line)# password [mật khẩu]

Switch(config-line)# login

Thiết lập địa chỉ IP và default gateway

Switch(config)# interface vlan 1

Switch(config-if)# ip address [địa chỉ_IP] [subnet_mask]

Switch(config-if)# no shutdown

Switch(config)# ip default-gateway [địa chỉ_gateway]

Thiết lập tốc độ và duplex của cổng

Switch(config)# interface [cổng]

Switch(config-if)# speed [10 | 100 | 1000]

Switch(config-if)# duplex [half | full | auto]

Thiết lập dịch vụ HTTP và cổng

Switch(config)# ip http server

Switch(config)# ip http port [số_cổng]

Thiết lập, quản lý địa chỉ MAC

Switch# show mac address-table

Cấu hình bảo mật cho cổng

Switch(config)# interface [cổng]

Switch(config-if)# switchport port-security

Switch(config-if)# switchport port-security maximum [số_lượng]

Switch(config-if)# switchport port-security violation [protect | restrict | shutdown]

Switch(config-if)# switchport port-security mac-address [địa_chỉ_MAC]

Tạo Vlan

Switch(config)# vlan [số_VLAN]

Switch(config-vlan)# name [tên_VLAN]

Xoá vlan

Switch(config)# no vlan [số_VLAN]

Gán nhiều cổng vào trong vlan cùng một lúc, cấu hình Range

Switch(config)# interface range [cổng_bắt_đầu] - [cổng_kết_thúc]

Switch(config-if-range)# switchport mode access

Switch(config-if-range)# switchport access vlan [số_VLAN]

Cấu hình Trunk

Switch(config)# interface [cổng]

Switch(config-if)# switchport mode trunk

Switch(config-if)# switchport trunk allowed vlan [danh_sách_VLAN]

Cấu hình VTP

Switch(config)# vtp domain [tên_domain]

Switch(config)# vtp mode [server | client | transparent]

Switch(config)# vtp password [mật_khẩu]

Cấu hình Inter-Vlan trên Router

Router(config)# interface [cổng_gigabitEthernet] [số_cổng].10

Router(config-subif)# encapsulation dot1Q 10

Router(config-subif)# ip address [địa_chỉ_IP] [subnet_mask]

Router(config)# interface [cổng_gigabitEthernet] [số_cổng].20

Router(config-subif)# encapsulation dot1Q 20

Router(config-subif)# ip address [địa_chỉ_IP] [subnet_mask]

Hy vọng những hướng dẫn và thông tin chi tiết về cấu hình Switch Cisco mà chúng tôi cung cấp đã giúp bạn nắm bắt các lệnh cần thiết để thiết lập cấu hình và quản lý switch Cisco. Nếu có bất kỳ thắc mắc về bất kỳ sản phẩm này thì hãy liên hệ ngay với TECHSYS VIỆT NAM chuyên cung cấp thiết bị mạng chính hãng như thiết bị mạng Cisco, UBIQUITI,... Chúc các bạn thành công trong việc quản lý hệ thống mạng của mình!
